Подогреватели пароводяные осуществляют подогрев воды в системах горячего водоснабжения и отопления жилых домов, зданий и сооружений.
</p>
<p>
Все подогреватели ПП представляют собой горизонтальные теплообменники кожухотрубного типа. Поверхность теплообмена в них образована прямыми гладкими трубами, преимущественно сделанными из латуни, концы которых с помощью вальцовки закрепляются в основной и «плавающей» трубных решетках. В подогревателях применяются трубки длиной 2000 и 3000 мм.
</p>
<p>
Данные подогреватели выпускаются в двух типовых исполнениях: с эллиптическими (ПП1) и плоскими днищами (ПП2). Каждый подогреватель устанавливается на двух опорах. В трубной системе имеется несколько промежуточных перегородок, которые являются одновременно опорами для трубок пучка и задают определенное направление движения пара в пучке, приближая его к поперечному.
</p>
<p>
Нагреваемая сетевая вода движется внутри трубок, подводится и отводится через соответствующие патрубки на передней (основной) водяной камере, направленные вниз, то есть в сторону расположения опор. На верхней образующей корпуса расположен патрубок для подвода греющего пара в корпус подогревателя. Участок трубного пучка напротив парового патрубка защищен от динамического воздействия набегающего парового потока перфорированным отбойным щитком, закрепленным на нескольких рядах труб верней части пучка.
</p>
<p>
Подогреватели могут поставляться заказчику в двух - и четырехходовом исполнениях по сетевой воде.
</p>
<p>
Самое распространенное условное обозначение пароводяных подогревателей:<b> </b>
</p>
<b> </b>
<p>

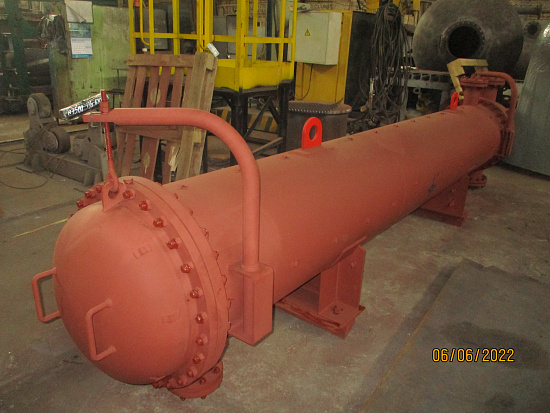

<b> </b><b><img width="550" alt="tmtzrtw1yzdja4td1ruv19drrfxaui83.jpg" src="/upload/medialibrary/8f9/oe1acv5kx0zmaolrtg69xq49gh74pu3v.jpg" height="413" title="tmtzrtw1yzdja4td1ruv19drrfxaui83.jpg" align="right">Подогреватель ПП 1-53-7-4, </b>где:
</p>
<p>
</p>
<ul>
<li>
ПП1 — подогреватель с эллиптическими днищами (ПП2 — подогреватель с плоскими днищами); </li>
<li>
53 – площадь теплообмена, м2; </li>
<li>
7 – давление греющего пара, кгс/см2; </li>
<li>
4 – количество ходов по воде; </li>
</ul>
<p>
</p>
<p>
Также встречается альтернативные маркировки пароводяных подогревателей:
</p>
<p>
<b>Подогреватель 720 ПП-3-2-И-У</b>
</p>
<p>
</p>
<ul>
<li>
720 – диаметр кожуха, мм </li>
<li>
ПП – пароводяной подогреватель </li>
<li>
3 – длина теплообменных труб, м </li>
<li>
2 – 2-х ходовой по трубному пространству </li>
<li>
И – с деталями для крепления теплоизоляции </li>
<li>
У – климатическое исполнение </li>
</ul>
<p>
<b>Подогреватель 720 ПВН-2-4-У</b>
</p>
<p>
</p>
<ul>
<li>
325 – диаметр кожуха, мм </li>
<li>
ПВН – водоводяной подогреватель с неподвижными трубными решетками (ПВК - водоводяной подогреватель с температурным компенсатором на кожухе) </li>
<li>
2 – длина теплообменных труб, м </li>
<li>
4 – количество секций подогревателя </li>
У – климатическое исполнение
</ul>
<p>
</p>
<p>
Материалы, применяемые для изготовления подогревателей:<b> </b>
</p>
<b> </b>
<p>
<b> </b>
</p>
<ul>
<li>
<p>
кожух, камера – Ст3сп5
</p>
</li>
<li>
<p>
фланцы – сталь 20
</p>
</li>
<li>
<p>
трубные решетки – сталь 09Г2С
</p>
</li>
<li>
<p>
трубы теплообменные 16х1, 19х1, 20х2 из Л-68, ЛАМШ или стали 20 (по согласованию с заказчиком)
